در دنیای صنعتی امروز، ساخت قالب های دقیق و بادوام یکی از عناصر کلیدی در تولید انبوه محصولات محسوب می‌شود. از صنایع خودروسازی گرفته تا صنایع بسته‌بندی و لوازم خانگی، نیاز به قالب های صنعتی با کیفیت و با عمر بالا، همواره یک ضرورت بوده است. با ظهور فناوری‌های نوین، به‌ویژه ماشین‌کاری CNC، تحول چشم‌گیری در روش‌های ساخت قالب ایجاد شده که باعث افزایش دقت، کاهش زمان تولید و بهبود کیفیت نهایی شده است. در این مقاله، فرآیند ساخت قالب‌های صنعتی با استفاده از ماشین‌کاری CNC را به صورت جامع بررسی می‌کنیم.
اهمیت قالب‌های صنعتی در تولید
قالب‌های صنعتی ابزارهایی هستند که برای شکل‌دهی به مواد اولیه در خطوط تولید استفاده می‌شوند. این قالب‌ها بسته به نوع فرآیند تولید، می‌توانند در شکل قالب تزریق پلاستیک، قالب پرس فلزات، قالب دایکست (Die Cast) و سایر انواع دیگر طراحی شوند. کیفیت قالب تأثیر مستقیمی بر کیفیت محصول نهایی دارد، و همین موضوع دقت در طراحی و ساخت آن را به امری حیاتی تبدیل می‌کند.
نقش ماشین‌کاری CNC در ساخت قالب‌ها
ماشین‌کاری CNC یا کنترل عددی کامپیوتری، یکی از روش‌های پیشرفته در ساخت قطعات صنعتی است. با استفاده از این فناوری، دستگاه‌های برش و فرز با دقت بالا تحت کنترل برنامه‌نویسی شده کار می‌کنند و می‌توانند پیچیده‌ترین الگوها و اشکال را با تلرانس بسیار پایین تولید کنند. این قابلیت، در ساخت قالب‌های صنعتی بسیار ارزشمند است زیرا بیشتر قالب‌ها دارای اشکال پیچیده و سطوح دقیق هستند.
مزایای استفاده از ماشین‌کاری CNC در قالب‌سازی:
- دقت بالا: امکان ساخت قالب‌هایی با تلرانس بسیار کم، تا چند میکرون.
- تکرارپذیری: تولید تعداد زیادی قالب مشابه بدون کاهش کیفیت.
- سرعت بالا: کاهش زمان ساخت نسبت به روش‌های سنتی.
- کاهش هزینه‌ها: حذف خطاهای انسانی، کاهش ضایعات، و صرفه‌جویی در زمان مونتاژ.
مراحل ساخت قالب صنعتی با استفاده از ماشین‌کاری CNC
طراحی قالب (CAD Design)
فرآیند ساخت قالب با طراحی سه‌بعدی قالب آغاز می‌شود. با استفاده از نرم‌افزارهای CAD مانند SolidWorks، CATIA یا AutoCAD، طرح دقیق قالب آماده می‌شود. این طراحی شامل اطلاعات کامل ابعادی، مشخصات فنی، محل قرارگیری حفره‌ها، خطوط جدایش، و مسیر خنک‌کننده‌ها می‌باشد.
تبدیل فایل طراحی به کدهای ماشین‌کاری (CAM Programming)
پس از طراحی، فایل CAD به نرم‌افزار CAM منتقل می‌شود تا مسیر ابزار و عملیات ماشین‌کاری مشخص گردد. برنامه‌نویس با استفاده از نرم‌افزارهایی مانند Mastercam یا PowerMill، مسیر حرکت ابزار برش، سرعت چرخش اسپیندل، عمق برش و سایر پارامترها را تعیین کرده و فایل G-code تولید می‌کند.
انتخاب مواد اولیه قالب
قالب‌ها معمولاً از فولادهای آلیاژی با سختی بالا تولید می‌شوند تا در برابر فشار، سایش و حرارت مقاومت کنند. انتخاب جنس مناسب برای قالب، بستگی به نوع محصول، تیراژ تولید، نوع ماده مورد تزریق و شرایط عملیاتی دارد.
برخی از آلیاژهای رایج در قالب‌سازی:
- فولاد P20 (برای قالب‌های تزریق پلاستیک)
- H13 (برای قالب‌های دایکست)
- فولاد S7 (برای قالب‌های ضربه‌ای)

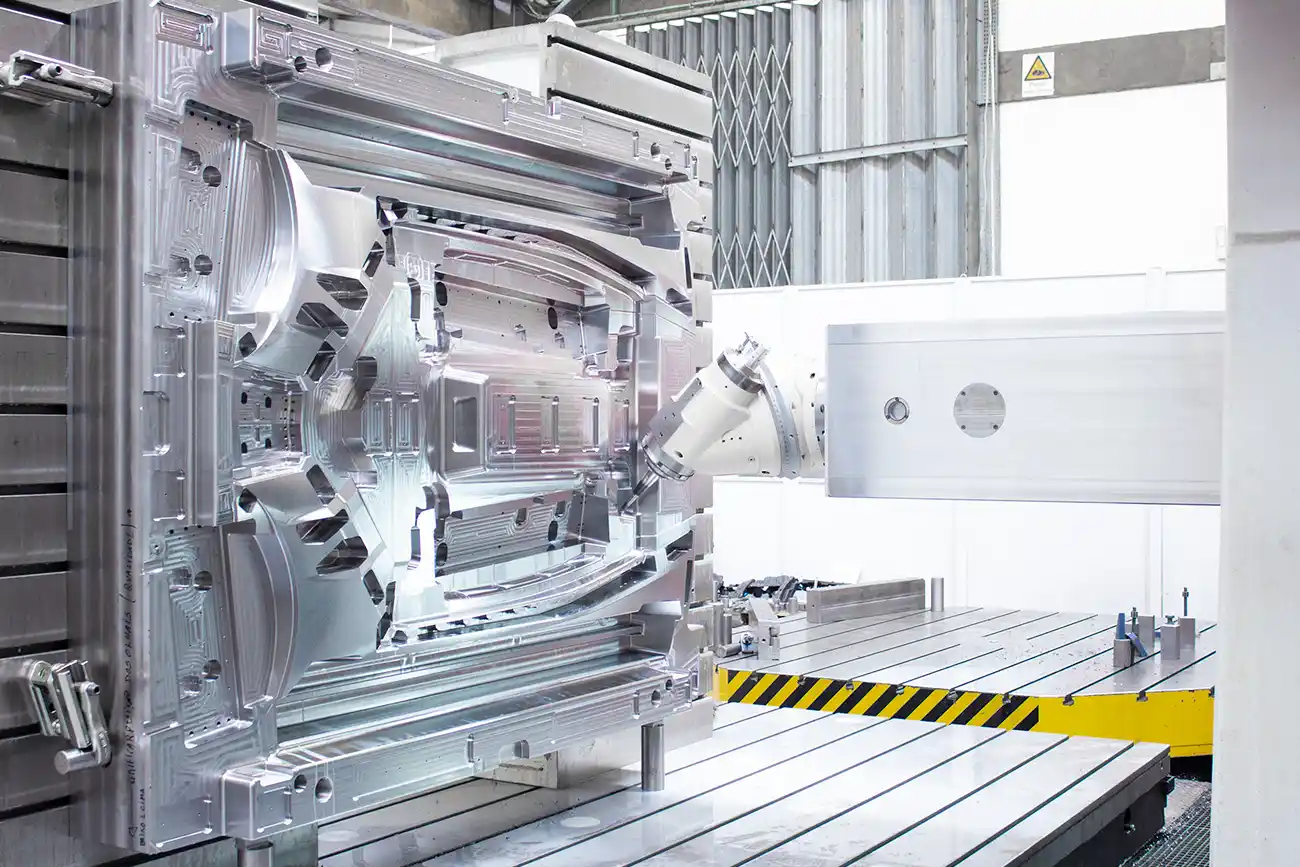

ماشین‌کاری CNC قطعات قالب
در این مرحله، قطعات قالب با استفاده از دستگاه‌های CNC ماشین‌کاری می‌شوند. این فرآیند شامل عملیات مختلفی مانند:
- تراشکاری CNC برای شکل‌دهی اولیه سطوح مدور
- فرزکاری CNC برای ایجاد سطوح صاف، شیارها، حفره‌ها و جزییات دقیق
- سوراخ‌کاری CNC برای جای‌گذاری اجزا مانند پین‌ها و سیستم‌های خنک‌کننده
این مرحله معمولاً در چندین پاس (Pass) انجام می‌شود؛ از خشن‌کاری (Roughing) برای برداشتن حجم اصلی مواد گرفته تا پرداخت‌کاری نهایی (Finishing) برای دستیابی به سطح صیقلی و دقیق.
عملیات حرارتی
پس از ماشین‌کاری، قطعات قالب معمولاً تحت عملیات حرارتی قرار می‌گیرند تا سختی و مقاومت آن‌ها افزایش یابد. این عملیات شامل سخت‌کاری سطحی، آنیلینگ یا تمپرینگ است.
پرداخت‌کاری و مونتاژ
سطوح قالب باید کاملاً صاف و بدون هرگونه ناهمواری باشند تا ماده اولیه به‌درستی شکل بگیرد. از این رو پرداخت‌کاری به روش‌هایی مانند سنگ‌زنی، پولیش یا EDM انجام می‌شود. پس از پرداخت، اجزای مختلف قالب به‌هم متصل و مونتاژ می‌شوند.
دقت در ماشین‌کاری قالب‌ها
یکی از عوامل کلیدی در ساخت قالب‌های صنعتی، دقت ماشین‌کاری است. کوچک‌ترین خطا در ابعاد می‌تواند منجر به مشکلاتی نظیر نشتی، تولید قطعات معیوب، گیر کردن قالب یا کاهش عمر مفید آن شود. بنابراین انتخاب دستگاه CNC مناسب، کالیبراسیون صحیح، انتخاب ابزار برش مناسب و کنترل کیفی دقیق در حین و پس از ماشین‌کاری اهمیت حیاتی دارد.
نقش ایسامکو در ساخت قالب‌های صنعتی با ماشین‌کاری CNC
ایسامکو (شرکت مبین ماهان شرق) به‌عنوان یکی از پیشگامان ارائه خدمات ماشین‌کاری CNC، تراشکاری CNC و فرزکاری CNC، تجربه گسترده‌ای در ساخت انواع قالب‌های صنعتی دارد. این شرکت با بهره‌گیری از تجهیزات پیشرفته CNC، نرم‌افزارهای طراحی و برنامه‌نویسی مدرن و تیمی متخصص، خدماتی با کیفیت بالا در حوزه ساخت قالب‌های دقیق ارائه می‌دهد. ایسامکو قادر به طراحی و ساخت قالب‌هایی با پیچیدگی بالا، دقت میکرونی و در تیراژ مختلف برای صنایع خودروسازی، پلاستیک، بسته‌بندی و سایر حوزه‌هاست.
کاربردهای قالب‌های صنعتی CNC در صنایع مختلف
- صنایع خودروسازی: ساخت قالب‌های تزریق برای تولید قطعات بدنه، داشبورد و قطعات پلاستیکی.
- صنایع الکترونیک: تولید قالب‌های دقیق برای بدنه قطعات الکترونیکی و اتصالات پلاستیکی.
- صنایع پزشکی: قالب‌های بسیار دقیق برای تجهیزات پزشکی و بهداشتی با تلرانس بالا.
- صنایع بسته‌بندی: ساخت قالب‌های شکل‌دهی بسته‌بندی‌های پلاستیکی، بطری‌ها و ظروف.
مقایسه قالب‌های صنعتی رایج
| نوع قالب | ویژگی‌ها | کاربرد | مزایا | معایب |
| قالب تک‌حفره‌ای | قالب تک‌حفره‌ای | تولید محدود یا نمونه‌سازی | دقت بالا | تولید کم تیراژ |
| قالب چندحفره‌ای | چندین حفره در یک قالب | تولید انبوه | افزایش بهره‌وری | هزینه ساخت بیشتر |
| قالب راهگاه گرم | مواد مذاب از طریق سیستم گرم منتقل می‌شود | قطعات دقیق و ظریف | کاهش ضایعات | پیچیدگی بیشتر |
| قالب راهگاه سرد | مواد از طریق کانال سرد وارد حفره می‌شوند | عمومی و ساده | هزینه کمتر | تولید ضایعات بیشتر |
| قالب دو صفحه‌ای | ساده و رایج‌ترین نوع | بیشتر محصولات صنعتی | طراحی ساده | محدودیت در پیچیدگی |
| قالب سه صفحه‌ای | دارای سیستم جداگانه برای راهگاه | قطعات پیچیده‌تر | تزریق بهتر | زمان ساخت بیشتر |
| قالب چرخشی | برای قطعات با سطوح گرد | قطعات متقارن | یکنواختی ضخامت | محدودیت در اشکال |
| قالب اینسرت | دارای قطعات فلزی داخل قالب | قطعات ترکیبی | مقاومت بیشتر | پیچیدگی مونتاژ |
نتیجه‌گیری
ساخت قالب‌های صنعتی با استفاده از ماشین‌کاری CNC به یکی از مهم‌ترین و دقیق‌ترین روش‌های تولید تبدیل شده است. از طراحی اولیه تا پرداخت نهایی، هر مرحله نیازمند دقت و دانش فنی بالا است. ایسامکو با در اختیار داشتن تجهیزات و تخصص لازم، می‌توانند نیاز صنایع مختلف را در حوزه قالب‌سازی با بالاترین کیفیت و دقت تأمین کنند. اگر به دنبال قالب‌های صنعتی سفارشی، دقیق و با عمر بالا هستید، ایسامکو شریک مطمئن شما در مسیر تولید خواهد بود.
